磷酸铁锂电池-长寿命循环的材料和工艺

频道:化工原料常见问题 日期: 浏览:73

磷酸铁锂电池具有良好的低温性能和安全性,其应用范围也在不断扩大。但是由于磷酸铁锂电池能量密度较低,以及原材料成本高,导致磷酸铁锂电池的价格较高,限制了磷酸铁锂电池的推广和应用。


为了提高磷酸铁锂电池的能量密度,目前主要从材料和制造工艺两方面入手,研究并开发出性能更优异的磷酸铁锂材料以及提高磷酸铁锂正极材料制造工艺的稳定性。本文从磷酸铁锂材料及制造工艺两方面介绍了磷酸铁锂动力电池制造关键技术。



磷酸铁锂的基本特性


磷酸铁锂是目前锂离子电池中最有发展潜力的正极材料,与其他正极材料相比具有如下优点:


(1)成本低。相对于三元正极材料,磷酸铁锂的价格相对低廉,在生产工艺上也相对简单,对环境的污染小。


(2)电池安全性好。磷酸铁锂材料中不含对人体有害的重金属元素,在高温下不会产生有害气体,也不会产生毒气、酸雾等物质。


  1.1 实验原理


  锂离子电池在化成过程中,负极SEI膜的形成会消耗大量活性锂,导致电池首周库仑效率和电池容量低。预锂化技术(也称为补锂技术)是近年来提高锂离子电池循环寿命的有效手段,比如在磷酸铁锂正极极片中添加2%~5%的补锂添加剂,补锂添加剂弥补了化成过程形成SEI膜的锂的需求,提高了首次效率,减少了化成过程中正极磷酸铁锂的锂损失,有效稳定了磷酸铁锂的分子结构,从而延长了电池循环寿命,通常预锂剂的加入可以延长50%左右的使用寿命,原来6000次循环的电池加入预锂剂后电池寿命可以达到9000~10000次(摘自由深圳市工信局指导,清华大学深圳国际研究生院主办的2023先进电池材料集群产业发展论坛上黄学杰研究员做的报告:锂离子电池正极材料新技术简介)。现有商业化的补锂添加剂有铁酸锂(Li5FeO4)、富锂镍酸锂(Li2NiO2)、硅酸锂(Li4SiO4)、方酸锂(Li2C4O4)、草酸锂(Li2C2O4)等。


  预锂化技术(补锂技术)相应的机理如下反应式所示:


  式(1)的铁酸锂预锂化容量为693 mAh/g,脱锂(分解)电压4.6 V;式(2)的富锂镍酸锂2个锂不能全部脱出,预锂化容量为420 mAh/g(2个锂全部脱出的理论容量为513 mAh/g),脱锂(分解)电压4.3 V;式(4)方酸锂预锂化容量为424 mAh/g,脱锂(分解)电压4.0 V,脱锂后有碳残留;式(5)草酸锂的预锂化容量为440 mAh/g,但是脱锂(分解)电压偏高(4.7 V);式(3)硅酸锂预锂化容量为598 mAh/g,优选式(3)硅酸锂与硫复合作为补锂剂,原因是其环境中稳定性好、电池制作工艺全兼容性、预锂化容量>500 mAh/g、化成过程不产生氧气、硫元素参与负极成膜形成无机成分硫酸锂的SEI膜、脱锂(分解)电压低(3.5 V)。以上5种补锂剂的反应均是不可逆的化学反应,式(1)、式(4)、式(5)在负压化成过程中脱锂后产生了气体被排除,式(3)在负压化成过程中借助硫的还原性脱锂后,其残留物质二氧化硅在正极不具备被锂离子嵌入的电位条件,硫酸锂属于惰性物质,其锂离子不能脱嵌。式(2)的富锂镍酸锂首次循环中,电压范围3.5~4.3 V,充放电容量分别为420 mAh/g、139 mAh/g(库仑效率CE=33%),意味着在富锂镍酸锂中有77%不可逆的Li+可用于预锂化;第二次循环充放电容量分别为128 mAh/g、126 mAh/g(库仑效率CE=98.4%),在一定程度上允许可逆地嵌锂和脱锂,因此,富锂镍酸锂不仅可以作为简单的预锂剂,还可以作为额外的活性材料。


  电解液配比(包括添加剂)也是提高磷酸铁锂电池寿命的关键技术之一,其中成膜添加剂碳酸亚乙烯酯(VC)的添加比例和添加次序对电池循环寿命有重要影响,比如一次、二次注液不同含量的VC电解液方案,可降低电池的内阻,提升化成分容后电池中电解液的残余成膜添加剂VC含量,例如用含量1.0%~2.0%(质量分数)碳酸亚乙烯酯的电解液对电池进行一次注液,得到半成品电池并且进行预化成后,用含有6.0%~16.0%(质量分数)碳酸亚乙烯酯的电解液进行二次注液,二次注液的注液量为注液总量的5%~15%,得到长循环寿命的磷酸铁锂电池;其他成膜添加剂比如硫酸乙烯酯、FEC、LiBOB、LiDFOB等对提高电池循环寿命也有很好的作用。


  集流体的选择也是提高磷酸铁锂电池寿命的关键技术之一,功能导电涂层对电池导电基材(集流体)进行表面处理形成涂炭铝箔,就是将分散好的纳米导电石墨或碳纳米管等导电剂浆料均匀、细腻地涂覆在铝箔上。它能提供极佳的静态导电性能,收集活性物质的微电流,从而可以大幅度降低正极材料和集流体之间的接触电阻,并能提高两者之间的附着能力,提高电池内阻值的一致性,进而使电池的循环寿命等整体性能得到提升,涂炭铝箔的导电涂层电导率越高(30 S/cm),涂层厚度(单面0.3 μm)越薄,则越有利于电池的性能提升。


  选择剥离力大、反弹小的黏合剂有利于电池的长循环寿命,负极黏合剂聚丙烯酸钠PAA由于有钠氧基团,与箔材有较高的剥离力且做的极片有高压实密度、反弹小的优点,可以获得长循环寿命性能,但是极片偏硬,加入少量粒子结构丁苯橡胶(SBR),即可改善。


  合理的压实密度可以提高导电剂的性能、减少导电剂用量、并提高电芯体系保液系数。压实密度偏低,则导电剂导电效果差,电池阻抗较大,一般压实密度要大于2.1 g/cm3。压实密度过高,活性物质颗粒易破碎,活性物质颗粒间过于紧密堆积,电子导电性提高,但是离子传输动力变差,电解液浸润效果差,进而影响容量发挥,一般压实密度要小于2.5 g/cm3。


  正、负极粉材的选择对长循环寿命有很大的影响,通常单晶颗粒小的磷酸铁锂正极材料循环寿命较好,同时需要兼顾大小颗粒掺混、碳包覆较好、电导率较高的磷酸铁锂正极材料;负极材料则需要合理的一次/二次颗粒掺混,兼顾材料稳定性及动力学,优选针状焦/石油焦。


  1.2 实验材料


  磷酸铁锂由德方纳米公司提供,补锂剂由深圳研一公司提供,导电炭黑SP、聚偏二氟乙烯(PVDF)、石墨、电解液、铜箔、N-甲基吡咯烷酮(NMP)、碳纳米管(CNT)浆料由德方纳米公司提供,聚丙烯酸钠PAA和羧甲基纤维素钠以及丁苯胶乳SBR由深圳研一公司提供,涂炭铝箔由浙江鸿翼新材料有限公司提供(其双面碳涂层厚度约0.6 μm,涂层电导率是30 S/cm)。


  1.3 分析测试仪器


  扫描电子显微镜(S-4800,SEM);电化学工作站(CHI660D);新威电池化成分容测试系统;透射电子显微镜(JEM-2100F,TEM);拉曼光谱仪(Renishaw-2000);真空干燥箱(DZF-6050A);氩气手套箱(UNILAB2000);热重分析仪(TGA/SDTA851e);管式炭化炉(OTF-1200X)。


  1.4 电芯的制备


  浆料制备:采用干法双螺旋螺杆捏合制浆方式,将正极主材磷酸铁锂、添加剂、导电炭黑、NMP(少量)、PVDF等材料,负极主材石墨、黏合剂、导电剂、去离子水等材料分别按照设定的自动计量的加料速度逐渐加入双螺旋螺杆捏合匀浆机内全空间剪切制浆,15 min左右高效制浆出料后正极浆料加入NMP,负极浆料加入去离子水机械搅拌半小时左右调节黏度,出料进入涂布工序;原材料添加比例如下。

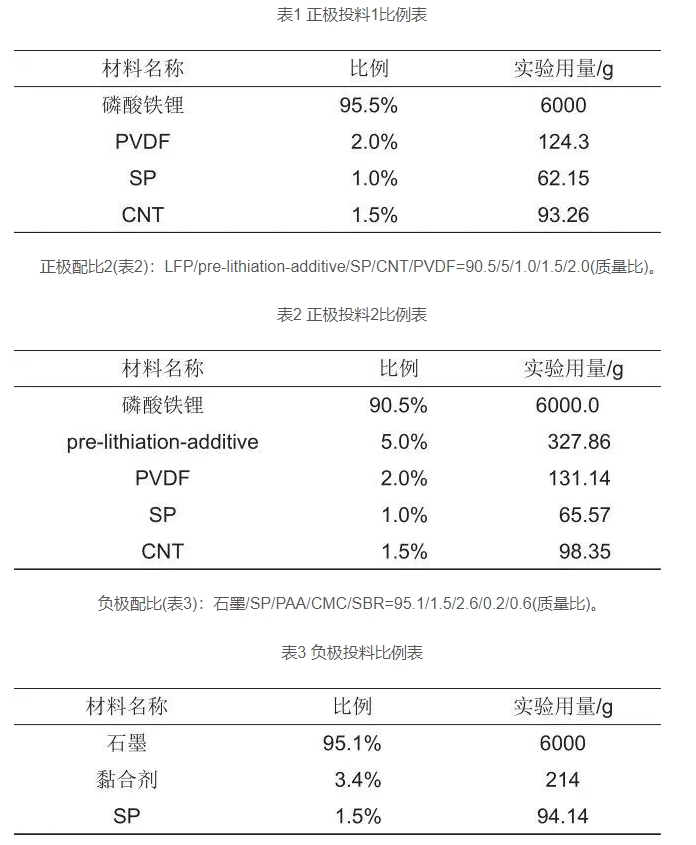

  正极配比1(基准组)(表1):LFP/SP/CNT/PVDF=95.5/1.0/1.5/2.0(质量比)。


表1 正极投料1比例表

正极配比2(表2):LFP/pre-lithiation-additive/SP/CNT/PVDF=90.5/5/1.0/1.5/2.0(质量比)。

表2 正极投料2比例表

负极配比(表3):石墨/SP/PAA/CMC/SBR=95.1/1.5/2.6/0.2/0.6(质量比)。

表3 负极投料比例表


  极片涂布:将制备好的浆料用挤压涂布机进行涂布,正极浆料涂布在13.6 μm厚的涂炭铝箔上,面密度为180 g/m2;负极浆料涂布在6 μm厚的铜箔上,面密度为86 g/m2,烘烤后备用。


  极片辊压:在辊压机上60 ton辊压,极片压实密度为2.45 g/cm3。


  裁片或分切:叠片电池的极片,用模切机冲片,极片的规格(长度×宽度)为160 mm×68 mm;卷绕电池的极片用分切机分条。


  叠片与卷绕:软包方形电池样品(型号0770172)采用叠片方式制作,电池容量为7 Ah;方型铝壳电池(型号3914895)采用多极耳卷绕方式,电池容量为53 Ah。


  将叠好片或卷绕好的电芯入壳封装,放入烘箱烘烤,烘烤水分合格后,注入电解液,电解液配比为(质量比):EC/EMC/DMC/PC/DEC/VC/LiPF6=24/35.9/12/4/7.15/3.15/13.8,注液次序为用含量2.0%碳酸亚乙烯酯的电解液对电池进行一次注液,获得半成品电池并且进行预化成后,用含有13.0%碳酸亚乙烯酯的电解液进行二次注液,二次注液的注液量为注液总量的10%~15%,再抽气封口,搁置后再化成,分容筛选电芯,记录制成数据。


  2 实验结果与讨论


  2.1 预锂化对循环寿命的影响


  预锂化添加剂富锂镍酸锂微观形貌呈现不规则较小颗粒形态,图1(a)、(b)为不同倍率下的扫描电镜照片。图2为富锂镍酸锂的XRD图谱,分别在约19.6°和约25.7°出现两个强衍射峰,对应(002)和(101)晶面。在循环性能测试中,明显观察7 Ah的电池到预锂化后的样品常温循环25 ℃,1 C/1 C循环至2550周,容量保持率为91.56%,预测寿命循环至9000周,容量保持率70%(图3)。基准组,没有添加补锂添加剂的实验组,循环至1550周,容量保持率为90.30%,预测寿命循环至5300周,容量保持率70%(图3)。此外,预锂化样品小倍率(0.5 C/0.5 C)循环至1280周,容量保持率为95.08%,预测寿命循环至10000周,容量保持率70%(图4)。常温25 ℃电芯0.2 C能量效率为96.74%,0.5 C能量效率为94.80%,1 C能量效率为92.67%(图5)。综上,预锂化材料的添加,使得50 Ah电芯在常温1 C循环前550周放电容量保持率>100%,0.5 C循环前300周放电容量保持率>100%,实现了1 C/0.5 C的55 /300周容量真正无衰减(图6)。7 Ah电池也获得同样效果。图7为添加富锂镍酸锂后0.1 C倍率下半电池的充放电曲线。

图1 补锂添加剂扫描电镜照片.png

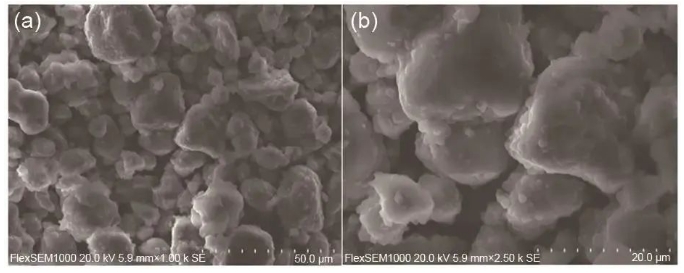

图1 补锂添加剂扫描电镜照片

图2 富锂镍酸锂XRD曲线.png

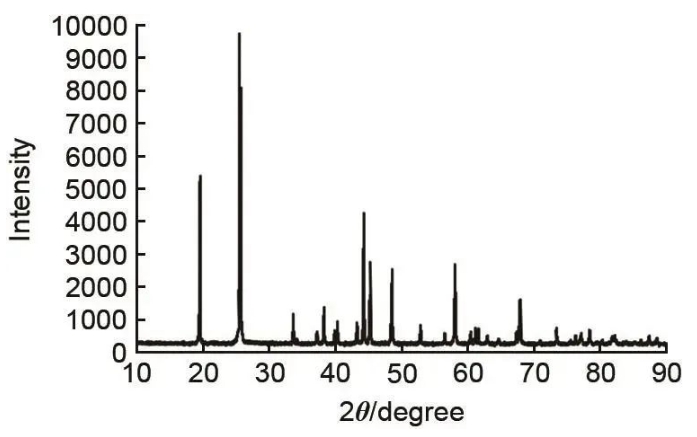

图2 富锂镍酸锂XRD曲线

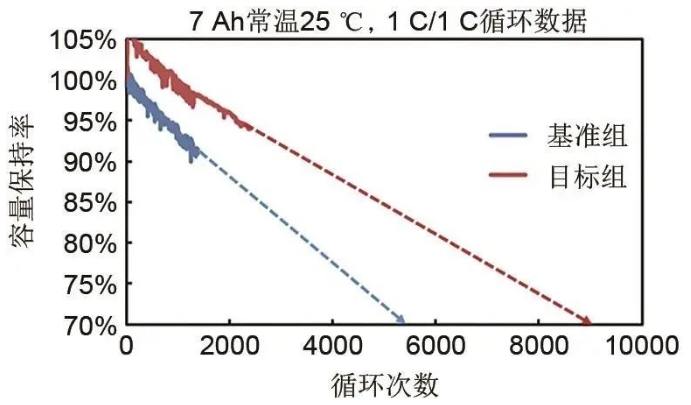

图3 常温 25 ℃,1 C/1 C循环至2550周,容量保持率为91.56%,预测寿命循环至9000周,容量保持率70%

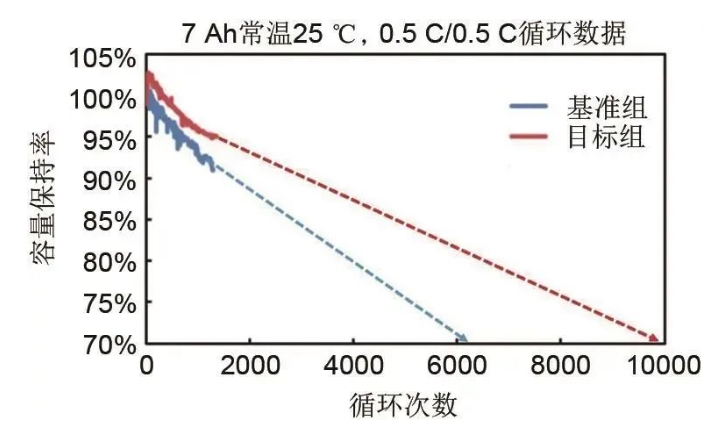

图4 常温25 ℃,0.5 C/0.5 C循环至1280周,容量保持率为95.08%,预测寿命循环至10000周,容量保持率70%

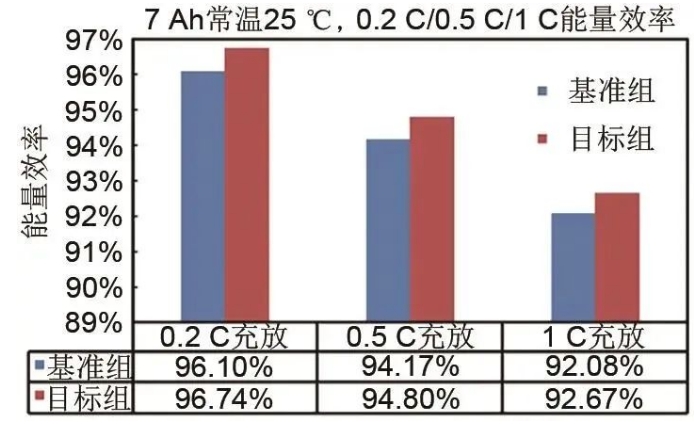

图5   常温25 ℃电芯0.2 C能量效率为96.64%,0.5 C能量效率为94.80%,1 C能量效率为92.67%

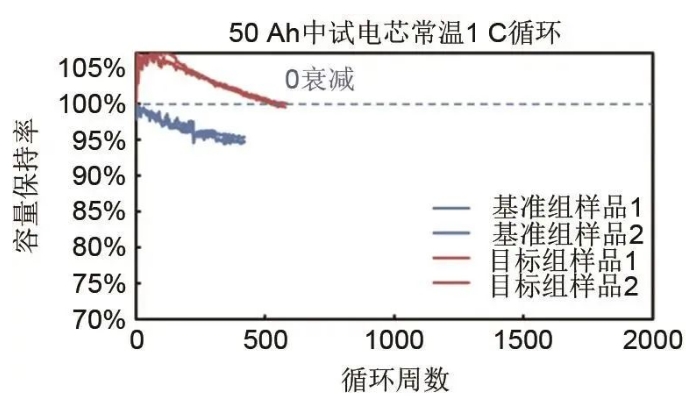

图6 常温25 ℃,1 C/1 C循环至562周,容量保持率为100.02%,预测1600周左右出现平缓循环趋势

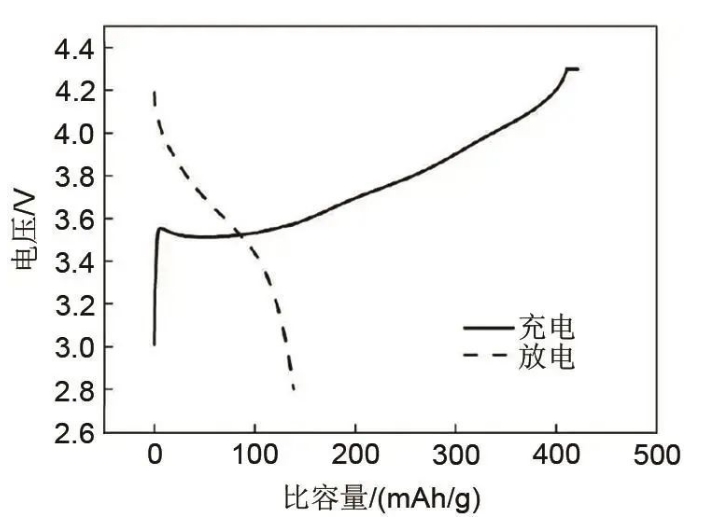

图7 预锂化添加剂半电池0.1 C充放电曲线

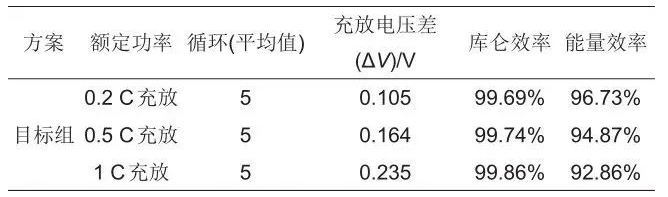

表4 不同功率能效对比

表4 不同功率能效对比.png

  由于磷酸铁锂正极材料的首次效率为95%,石墨的首次效率在90%,基准组在化成过程中会有5%的磷酸铁锂正极的锂离子用于负极首次化成中的锂的消耗,比如SEI界面的形成等,因而不能回到正极。目标组在添加补锂剂后,磷酸铁锂正极的锂离子不会因为负极的低首次效率而损失5%,由补锂剂脱出的锂离子会弥补这部分损失,因此目标组的电池容量比基准组的高出5%左右。同时目标组磷酸铁锂正极材料的锂充足,分子结构更加稳定,后续循环过程中新的SEI界面形成需要消耗的锂也有保障,从而充放电的循环稳定性得以提高50%以上。  


磷酸铁锂电池磷酸铁锂电池是指用磷酸铁锂作为正极材料的锂离子电池。负极同样是石墨。电解质也是以六氟磷酸锂为主。该电池无论处于什么状态,可随充随用,无须先放完再充电,是目前最安全的锂电池,


磷酸铁锂电池充放电原理


磷酸铁锂电池的充放电反应是在LiFePO4和FePO4两相之间进行。在充电过程中,LiFePO4逐渐脱离出锂离子形成FePO4,在放电过程中,锂离子嵌入FePO4形成LiFePO4。


电池充电时,锂离子从磷酸铁锂晶体迁移到晶体表面,在电场力的作用下,进入电解液,然后穿过隔膜,再经电解液迁移到石墨晶体的表面,而后嵌入石墨晶格中。


与此同时,电子经导电体流向正极的铝箔集电极,经极耳、电池正极柱、外电路、负极极柱、负极极耳流向电池负极的铜箔集流体,再经导电体流到石墨负极,使负极的电荷达至平衡。锂离子从磷酸铁锂脱嵌后,磷酸铁锂转化成磷酸铁。


电池放电时,锂离子从石墨晶体中脱嵌出来,进入电解液,然后穿过隔膜,经电解液迁移到磷酸铁锂晶体的表面,然后重新嵌入到磷酸铁锂的晶格内。


与此同时,电子经导电体流向负极的铜箔集电极,经极耳、电池负极柱、外电路、正极极柱、正极极耳流向电池正极的铝箔集流体,再经导电体流到磷酸铁锂正极,使正极的电荷达至平衡。锂离子嵌入到磷酸铁晶体后,磷酸铁转化为磷酸铁锂。


磷酸铁锂电池的特点


能量密度较高:据报道,2018年量产的方形铝壳磷酸铁锂电池单体能量密度在160Wh/kg 左右,2019年一些优秀的电池厂家大概能做到175-180Wh/kg的水平,个别厉害的厂家采用叠片工艺、容量做得大些,或能做到185Wh/kg。


安全性能好:磷酸铁锂电池正极材料电化学性能比较稳定, 这决定了它具有着平稳的充放电平台,因此,在充放电过程中电池的结构不会发生变化,不会燃烧爆炸,并且即使在短路、过充、挤压、针刺等特殊条件下,仍然是非常安全的。


循环寿命长:磷酸铁锂电池1C循环寿命普遍达2000次, 甚至达到3500次以上, 而对于储能市场要求达到4000-5000次以上, 保证8-10年的使用寿命, 高于三元电池1000多次的循环寿命, 而长寿命铅酸电池的循环寿命在300次左右。
