聚乙烯吡咯烷酮(PVP)是应用最为广泛的高分子材料之一,具有良好的生物相容性、化学稳定性、低毒低刺激性和较强的粘结能力,是医药领域三大药用辅料之一。作为粘合剂、包衣剂、崩解剂、增溶剂、增稠剂等广泛应运于口服给药、注射用药、皮肤给药等系统。
研究背景:
随着工业化和日常生活的快速发展,对气体和蒸气检测的需求日益增长,尤其是在环境监测、工业安全和医疗诊断等领域。石英晶体微天平(QCM)作为一种高精度、高灵敏度的质量测量工具,在气体和蒸气检测中展现出巨大潜力。近年来,通过在QCM表面涂覆纳米材料,如聚乙烯吡咯烷酮(PVP)纳米纤维,可显著增强其对特定气体的检测能力。
PVP纳米纤维因其独特的物理化学性质,如高比表面积、良好的化学稳定性和可调的表面功能化,成为气体检测领域的理想候选材料。本研究旨在探究不同形态(球形珠状、纺锤状珠状和纯纳米纤维)的PVP纳米纤维对QCM传感器性能的影响。通过优化纳米纤维涂层的形态,有望进一步提高QCM传感器对乙醇蒸气的检测灵敏度,为相关领域的应用提供新的解决方案。
本文亮点:
制备出具有受控形态的静电纺丝PVP纳米纤维。
BNF具有最高的BET比表面积
QCM传感器表现出优异的乙醇气体传感性能。
主要内容:
本研究采用聚乙烯吡咯烷酮(PVP)和分析级乙醇制备了PVP纳米纤维,用于QCM传感器。通过离心纺丝技术,在QCM表面沉积了PVP纳米纤维,并在干燥条件下进行了预处理。实验装置用于评估QCM传感器在恒定温度和湿度下的性能,测试环境包括氮气和环境空气。使用粘度计、张力计和电导计测量了PVP溶液的物理性质,而扫描电子显微镜和图像分析软件用于表征纳米纤维的形态和直径。氮气吸附等温线分析确定了纳米纤维膜的比表面积。本研究为基于PVP纳米纤维的QCM传感器在气体和蒸汽检测领域的应用提供了基础。

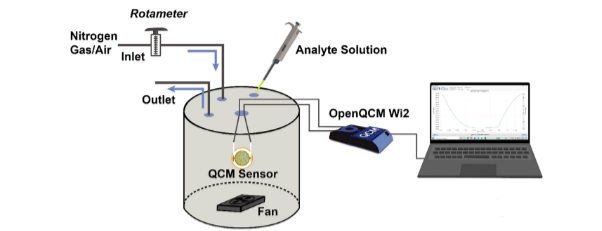

图1.测试QCM传感器性能的实验装置。

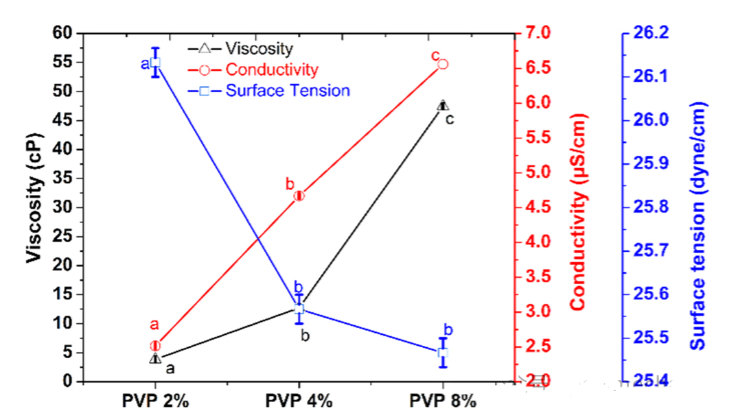

图2.PVP浓度对PVP溶液的粘度、电导率和表面张力的影响(字母差异显示Tukey单向方差分析(ANOVA)的结果,具有显著性差异p<0.05)。

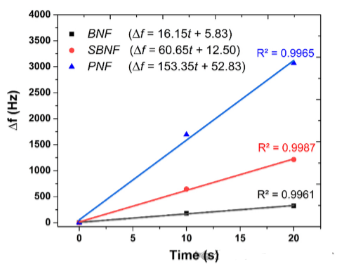

图3.QCM传感器在不同沉积时间沉积PVP纳米纤维后的频率偏移。

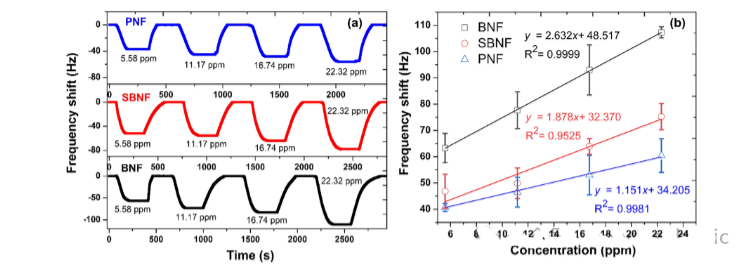

图4.(a)QCM传感器对浓度为5.58-22.32ppm的乙醇蒸汽的时间序列频率响应,对于以相同质量沉积的各种纳米纤维形态。(b)所有奈米纤维形态之频率偏移与乙醇蒸气浓度之相关性。

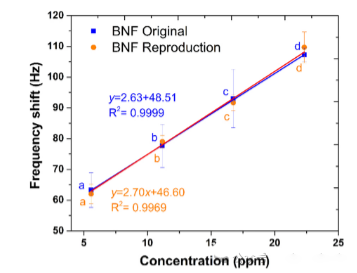

图5.新生产的传感器的灵敏度校准曲线与初始传感器的灵敏度校准曲线相比。
结论:
本研究通过静电纺丝技术将不同形貌的PVP纳米粒子沉积于QCM传感器上,发现具有球形珠状纳米纤维(BNF)形态的传感器在乙醇蒸气检测中表现出卓越性能。BNF的高比表面积显著提高了传感器的灵敏度,其氢键作用增强了与乙醇蒸气的亲和力。传感器显示出的低检测限、良好响应时间、选择性和长期稳定性表明,采用BNF涂层的QCM传感器是高性能乙醇检测的理想选择。
